КСРВ-3-К-1

Взрывозащищенные соединительные коробки КСРВ - предназначены для выполнения соединений (разветвлений) сигнальных и силовых цепей во взрывоопасных зонах класса 1 и ниже (по ГОСТ IEC 60079-10-1-2013) кабелями круглого сечения диаметром от 5мм до 10 мм. Взрывозащищенность коробок обеспечивается видом взрывозащиты "взрывонепроницаемая оболочка d" по ГОСТ IEC 60079-1-2013, маркировка взрывозащиты 1Ex db IIB T6 Gb по ГОСТ 31610.0. Коробки имеют варианты исполнения на 2, 3, 4 кабельных ввода.Используемые клеммные колодки позволяют подключать к каждому контакту провод общим сечением 0,08…2,5 мм2 Взрывозащищенные соединительные коробки КСРВ применяются в частности для выполнения соединений с целью наращивания в пределах взрывоопасной зоны кабеля питания взрывозащищенных оповещателей СКОПА и ЗОВ. Исполнения коробок без клеммных зажимов и резиновых уплотнений кабельных вводов являются Ех-компонентами по ГОСТ 31610.0 и могут быть использованы в соответствии с ограничениями, накладываемыми на них требованиями указанного стандарта. ЗАМЕЧАНИЕ: Способ прокладки и тип кабельных линий в пределах взрывоопасной зоны должны соответствовать ГОСТ IEC 60079-14. Система обозначения при ЗАКАЗЕ взрывозащищенных коробок КСРВ: Коробка КСРВ-Х -К-W+YШ(Т или М)+ZШБМ(12 или 15) СПР.305177.001 ТУ», где:- Х – количество кабельных вводов коробки;- Y – количество штуцеров с наружной трубной (Т) или метрической (М) резьбой ;- Z – количество штуцеров для бронекабеля/металлорукава наружным диаметром 12мм или 15мм;- К – наличие клеммной колодки (при заказе коробки без клеммной колодки буква «К» не ставится);- W – количество уплотнительных колец типа «Б» (для кабеля наружным диаметром 5…7мм) (принимает значение от 1 до 4, при отсутствии необходимости в уплотнительных кольцах типа «Б» цифра не ставится). Пример обозначения: «КСРВ-3-К-1+2ШТ+1ШБМ15 СПР.305177.001 ТУ» - коробка с 3-мя кабельными вводами в двух из которых штуцера для трубы, в одном – штуцер для бронекабеля, с клеммной колодкой и одним кольцом типа «Б».Примечание:а) для коробки с двумя кабельными вводами расположенными под 90º в обозначение вводится буква «У», например: «Коробка КСРВ-2У-К+ 1ШТ+1ШБМ12 СПР.305177.001 ТУ»;б) по умолчанию коробки комплектуются уплотнительными кольцами типа «А» (для кабеля диаметром 7…10 мм). ВНИМАНИЕ! Маркировка коробок отличается от обозначения при их заказе и соответствует Техническй Документации.Система обозначений введена для удобства заказа коробок КСРВ, так как учитывает все необходимые параметры. При поставке коробок, входящие в их состав штуцера учитываются в бухгалтерских документах отдельными позициями.

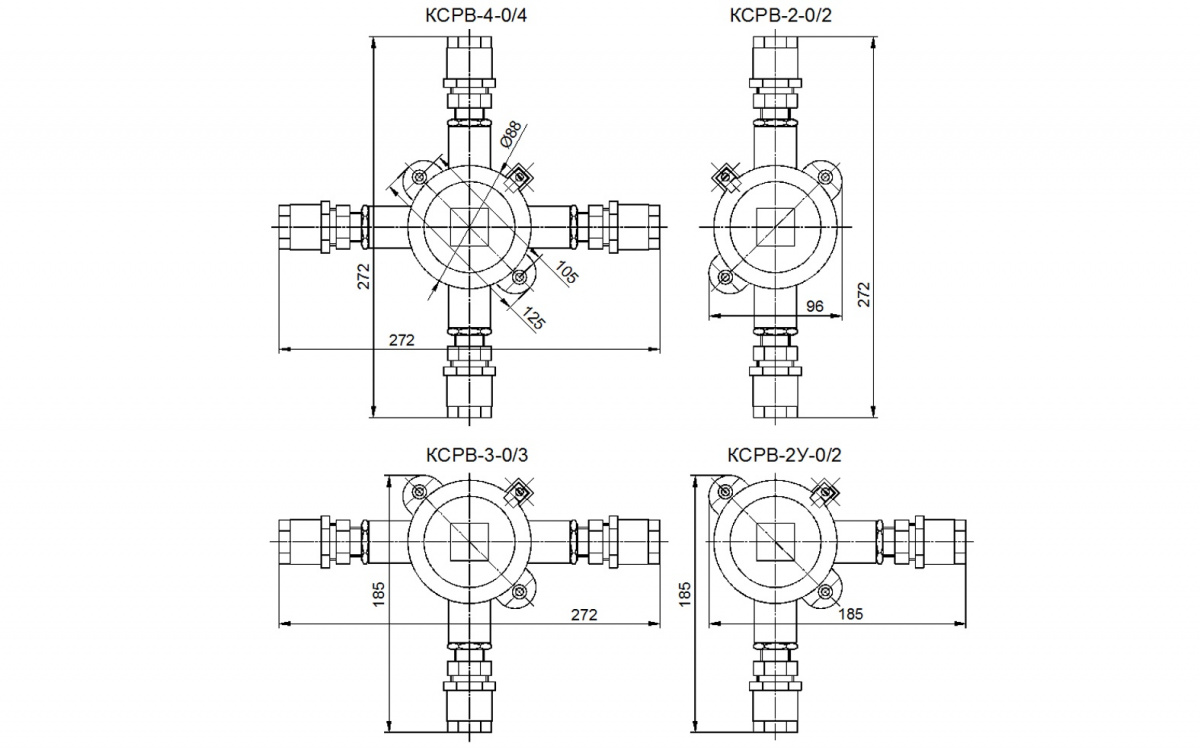

взрывозащищенное исполнение корпус из ударопрочной антистатической пластмассыбыстрозажимные клеммы WAGOвозможность использования в системах как с трубной разводкой, так и с разводкой бронекабелемиспользование кабелей круглого сечения диаметром 5...10 ммработа в жестких климатических условиях
