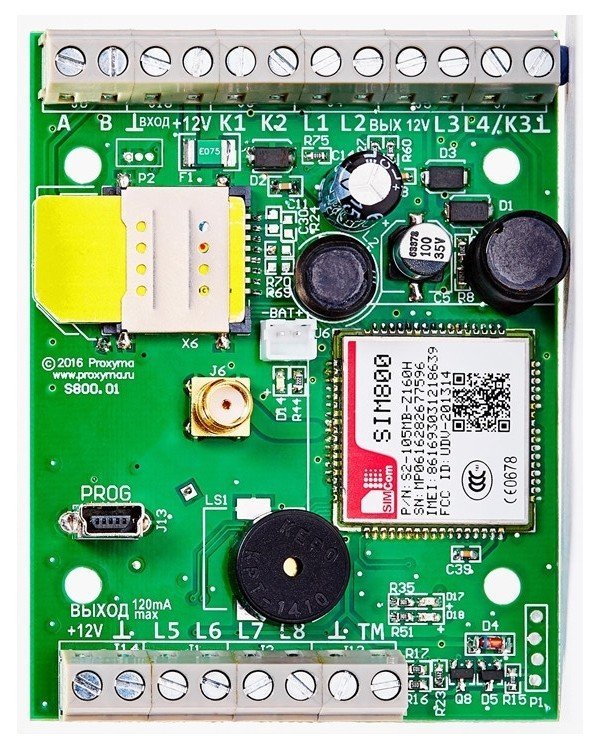

S800-2GSM-B "Нано 8" (плата) Устройство оконечное объектовое приемно-контрольное c GSM коммуникатором

Назначение изделия

Устройство оконечное объектовое S800-2GSM-B предназначено для контроля состояния охранно-тревожной и пожарной сигнализации и несения службы на охраняемом объекте, выполнения заданных управляющих действий на объекте при наступлении контролируемого события, передачи тревожных и информационных извещений на Пульт централизованного наблюдения и/или сотовый телефон клиента. Основное применение устройства - система передачи извещений «Центавр Проксима».
УОО является программируемым устройством с энергонезависимой памятью емкостью не менее 32Кб. Программирование конфигурации может осуществляться c персонального компьютера при подключении УОО по цифровому интерфейсу USB или удаленно по GSM-каналу в режимах CSD или GPRS, а также при помощи клавиатур SLK-200/SLK-300 и SMS-команд с телефонов управления ПЦН.
УОО обеспечивает одновременное обслуживание двух каналов связи с ПЦН и клиентами: канал мобильной сотовой связи стандарта GSM 900/1800 МГц и Ethernet 10/100 (при подключении к УОО интернет-модуля SNM-100). В УОО поддерживается установка двух SIM-карт, позволяющих резервировать операторов мобильной сотовой связи и осуществлять автоматический переход на другого оператора.
Питание УОО осуществляется от источника постоянного тока напряжением от 10,5 до 15В. Предусмотрена возможность резервного питания от Li-Ion аккумулятора напряжением 3,7В.
УОО сохраняет работоспособность и не выдает ложных извещений при воздействии внешних электромагнитных помех УК2, УЭ1 и УИ1 второй степени жесткости по ГОСТ 50009-2000. Уровень радиопомех, создаваемых УОО, соответствует требованиям Норм 9-93, НПБ 57-97 и ГОСТ Р 50009-2000.
УОО поддерживает следующие типы шлейфов: «Охранный», «Пожарный», «Технологический», «Круглосуточный 24 ч», «Вход-выход», «Контроль наряда», «Проходная зона», «Тревожная кнопка», «Тампер (с назначенным типом)».
УОО распознает состояния шлейфов по величине их сопротивления: «Норма», «Нарушение», «Обрыв», «Короткое замыкание», «Вероятная пожарная тревога» (при включенном режиме «Двойная сработка»).
УОО сохраняет работоспособность при сопротивлении шлейфа охранной и тревожной сигнализации (без учета сопротивления выносного элемента) не более 1 кОм и сопротивлении утечки между проводами ШС или каждым проводом и «землей» не менее 20кОм.
УОО сохраняет работоспособность при сопротивлении шлейфа пожарной сигнализации (без учета сопротивления выносного элемента) не более 100 Ом и сопротивлении утечки между проводами ШС или каждым проводом и «землей» не менее 50кОм.

Дополнительное оборудование

Источники питания
(249416) - PS-1215 (плата), Источник питания без корпуса 12В/1.5А, под АКБ 12В/7Ач
(277983) - PS-1230 (плата), Источник питания без корпуса 12В/3А, под АКБ 12В/7Ач
(296363) - Корпус 009, Металл.ящик (290х290х100мм) для установки плат контрольной панели и расширителей
(241430) - B-35, Металл.ящик (350х250х90мм) для установки плат контрольной панели и расширителей
(215780) - PS-1215, Источник питания на DIN-рейку 12В/1.5А, под АКБ 12В/7Ач
(256160) - DIN-рейка 10см
(249417) - PS-1215 В Боксовое исполнение, Источник питания в корпусе 12В/1.5А, под АКБ 12В/7Ач
(277984) - PS-1230 В Боксовое исполнение, Источник питания в корпусе 12В/3А, под АКБ 12В/7Ач
(284704) - Аккумулятор 12В/7Ач

Модули расширения
(245012) - SEW-200 (Астра РИ-М), Блок расширения для работы с извещателями Астра-РИ-М
(245013) - SEW-200R (Ладога-РК), Блок расширения для работы с извещателями Ладога-РК
(289573) - WRM-100, Выносной Wi-Fi модуль для устройств S400 и S800
(222173) - SNM-100L-B (плата), Интернет-модуль для S632-2GSM, S400 и S800
(235714) - SE-10-B (плата), Блок расширения на 10 ШС для S632-2GSM, S400 и S800
(277982) - SRM-04 (плата), Блок релейный на 4 реле (НЗ/НО) 30В/10А
(241429) - B-12, Металл.ящик (126х169х60мм) для установки плат расширения

Устройства управления
(248251) - SKW-110, Клавиатура радиоканальная при наличии SEW-200R
(219184) - SLK-200, Клавиатура c ЖКИ
(230398) - SLK-300, Клавиатура c ЖКИ и встроен. считывателем
(241427) - TK-306-W (белый), Клавиатура сенсорная
(232239) - TK-510B Sense (черный), Клавиатура сенсорная
(236842) - TK-510W Sense (белый), Клавиатура сенсорная
(004004) - Proxy-2А (Proxy-2А исп. 01), Считыватель проксимити карт EM-Marin, HID ProxCard
(072256) - КТН (КТМ-Н) хром, Считыватель ключей ТМ
(202626) - Лидер вар.1, Радиокомплект (приемник + 2 брелока), выход TouchMemory

Доп.оборудование
(215777) - SPC-USB, Кабель программирования
(223695) - STS, Датчик температурный
