ШПС-24 исп.02 Шкаф пожарной сигнализации

Назначение изделия

Предназначен для группового питания размещенных в нем приборов пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации и другого оборудования, требующего резервированного электропитания напряжением 24 В постоянного тока.

Особенности

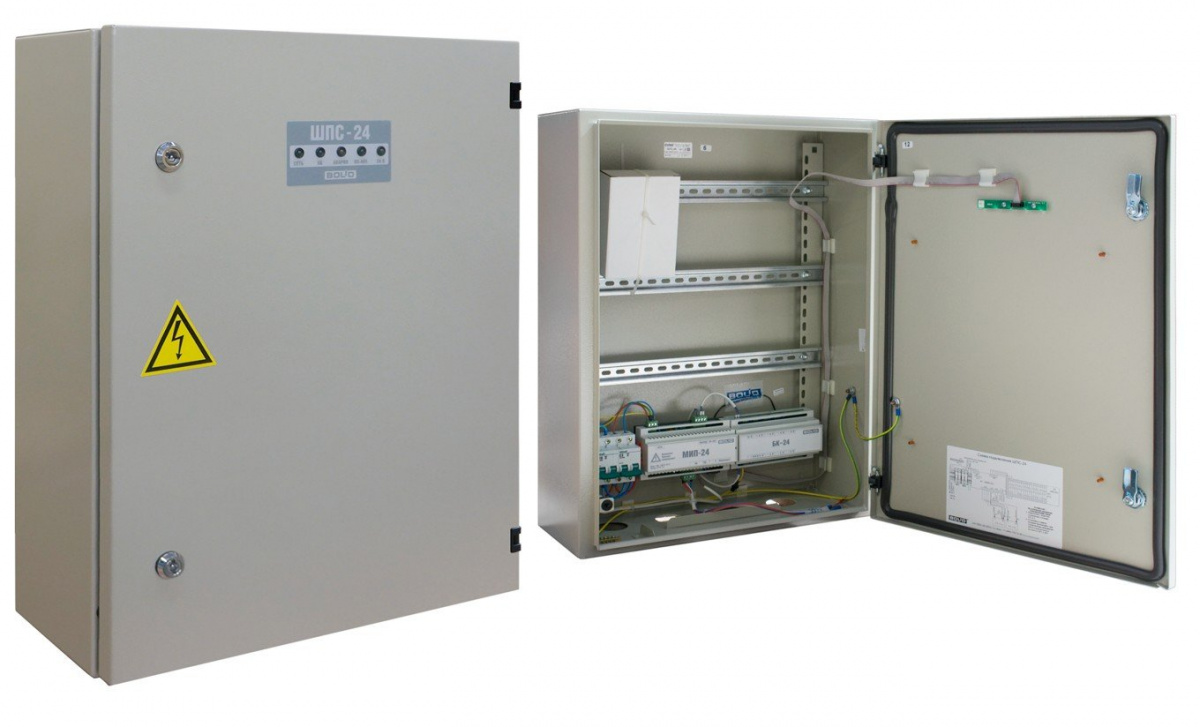

ШПС-24 представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ" и другие имеющие возможность крепления на DIN-рейку. Дополнительные приборы можно устанавливать на переднюю дверь с помощью дополнительных DIN-реек (входят в монтажный комплект поставляемый отдельно). Цепи ~220 В защищены автоматическими выключателями. В шкаф устанавливаются две аккумуляторные батареи 12 В емкостью по 17 А*ч (не входят в комплект поставки)

Возможности модуля источника питания шкафа в основном аналогичны "РИП-24RS"

Внутри шкафа установлены:
- модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации "БК-24", который позволяет организовать:
* семь каналов питания приборов с индивидуальной защитой от перегрузки по току
* подключение семи приборов к линии интерфейса RS-485 и сетевого контроллера к выходу с "усиленной" защитой для подключения внешних приборов
- общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
- индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)

Дополнительное оборудование

(255818) - Монтажный комплект МК-1 для крепления доп. оборудования на дверь ШПС-12, ШПС-12 исп.02, ШПС-24, ШПС-24 исп.02
