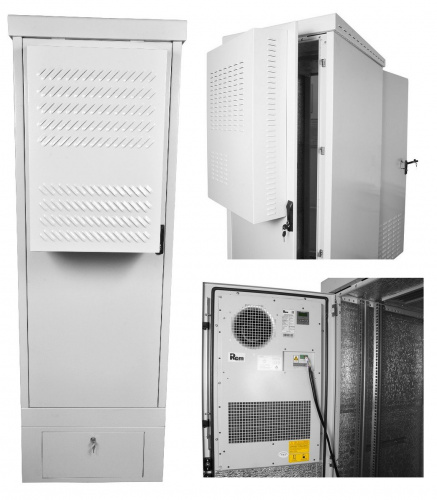

ШТВ-1-24.7.6-К3АА-ТК Шкаф уличный всепогодный напольный укомплектованный

Назначение изделия

Шкафы укомплектованные серии ШТВ-1 и ШТВ-2 предназначены для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, обеспечивают защиту от воздействия окружающей среды и несанкционированного доступа, а также поддерживают требуемый температурный режим во внутреннем пространстве. Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254, не ниже IP54.
В основании шкафа предусмотрены отверстия для ввода кабелей. В дне каркаса и стенке между отсеками (для ШТВ-2) возможно разное количество отверстий разного диаметра для установки кабельных вводов по требованию заказчика. В комплект поставки входят два кабельных ввода с гайкой М32 (типа MG32A-25G), 10 резиновых заглушек для отверстий под ввод кабеля, а также набор для блокировки задней двери изнутри шкафа.
Система климат-контроля REM, установленная на передней двери шкафа, представляет собой кондиционер мощностью от 1000 до 2000 Вт с нагревателем, имеющим мощность по теплу от 500 до 1000 Вт.
Предусмотрен широкий ряд аксессуаров для дополнительной защиты и удобства обслуживания в процессе эксплуатации (дополнительные цоколи 300 и 600 мм с дверцами для обслуживания, усиленный замок и т. д.).

Питание изделия осуществляется от электрической сети переменного тока напряжением 220 В частотой 50 Гц. Для шкафов двухсекционных моделей ШТВ-2 предусмотрена возможность подключения резервного питания через розетку (вилку) 32 А типа DEKraft серии ВЩ-102 (или аналогичной) от внешнего источника номинальным напряжением 220 В частотой 50 Гц.

Изделие имеет I класс защиты от поражения электрическим током в соответствии с ГОСТ 12.2.027.0-96. В части стойкости к механическим внешним воздействующим факторам при эксплуатации шкафы соответствуют группе М1 по ГОСТ 17516.1.
Изделие производится в климатическом исполнении У1 по ГОСТ 15150 и предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С.
Допустимая распределенная статическая нагрузка до 800 кг

Дополнительное оборудование

(286902) Блок силовых розеток с контроллером R-MC1-32-2S-3C13-440-K
(286903) Блок силовых розеток с контроллером R-MC1-32-2S-2C19-440-K
(286899) Контроллер удалённого управления и мониторинга R-MC2-220-1.8
(286909) Блок силовых розеток вертикальный с контроллером R-MC1-32-4x2S-2x3C13-2x2C19-A-1820-K
(266220) Блок розеток R-10-5S-5C13-V-440-Z
(263388) Блок розеток R-10-8S-V-440-Z
(253123) Блок розеток R-16-8S-V-440-1.8
(265522) Блок розеток R-16-9S-I-440-1.8
(268738) Блок розеток R-10-10C13-I-440-Z
(265523) Блок розеток R-16-9S-I-440-3
(265521) Блок розеток R-16-8S-V-440-3
(258368) Блок розеток R-16-7S-A-440-K
(264765) Блок освещения для шкафа R-LED-220
(268456) Блок освещения для шкафа R-LED-220-B
(265500) Полка МС-20
(255248) Полка МС-30
(240100) Полка МС-40
(265491) Полка выдвижная ТСВ-45
(265484) Полка перфорированная усиленная СВ-45У
(263106) Полка перфорированная СВ-39
(255995) Полка перфорированная СВ-45
(265515) Кабельный органайзер ГКО-1-6
(258367) Кабельный органайзер ГКО-О-4.62
(262189) Панель 19" с DIN-рейкой КП-АВ
(262007) Монтажный комплект КМ-2-25
(253078) Монтажный комплект КМ-1-50
(253081) Фальш-панель ФП-1
(254875) Фальш-панель ФП-2
(275256) Панель монтажная оцинкованная ПМ-19-12
(265516) Комплект уголков опорных УО-45
(275276) Замок антивандальный ШТВ-12-36-А
(275263) Оцинкованный цоколь (основание) ОС-ШТВ-1-300.900
(275259) Панель монтажная оцинкованная ПМ-19-24
