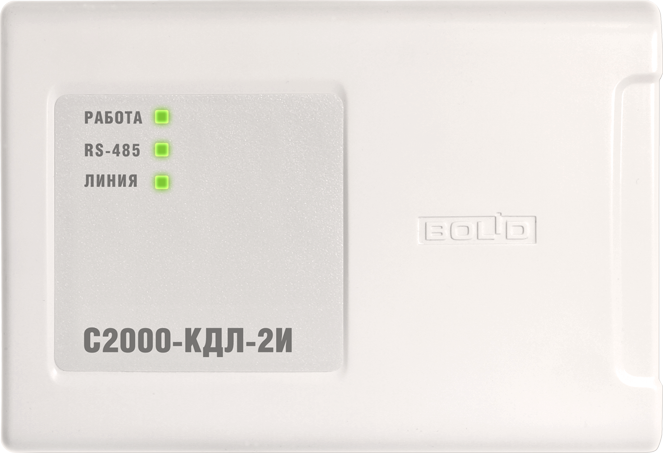

С2000-КДЛ-2И Контроллер двухпроводной линии с гальванической развязкой

Назначение изделия

Контроллер двухпроводной линии связи "С2000-КДЛ-2И", входящий и являющийся в составе интегрированной системы охраны "Орион" составной частью совмещённого расширяемого адресно-аналогового прибора, предназначен для охраны объектов от проникновения и пожаров путем контроля состояния адресных входов(входов), которые могут быть представлены адресными охранными, пожарными и охранно-пожарными извещателями и/или контролируемыми цепями адресных расширителей, управления системами противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств) посредством выходов адресных сигнально-пусковых блоков (СП), включенных параллельно в двухпроводную линию связи, выдачи тревожных извещений при срабатывании извещателей или нарушении КЦ АР на пульт контроля и управления "С2000М" или компьютер по интерфейсу RS-485, также для локального управления собственными адресными входами и централизованным управлением входами и выходами, входящими в состав разделов системы

Особенности

Наличие гальванически развязанных между собой групп проводных соединений – источника питания, интерфейса RS485 и ДПЛС

Дополнительная информация

- Работа в составе систем: ИСО "Орион", система автоматизированного учета "Ресурс"

- Подключение до 127 адресных устройств (АУ).

- Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва

- Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС

- Питание подключенных адресных устройств по двухпроводной линии связи

- Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»:

* назначение порога предварительного оповещения «Внимание» и порога «Пожар»

* задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны

* назначение уровня запыленности

* передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»

- Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА»

- Работа с адресными счетчиками расхода «С2000-АСР2» и «С2000-АСР8», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа)

- Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ»

- Работа с адресным измерителем влажности и температуры «С2000-ВТ»

- Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»

- Управление исполнительными устройствами через адресный релейный блок «С2000-СП2»

- Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов

- Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII

- Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)

- Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион» и АРМ «Орион Про»

- Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно

- Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств

- Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54

- Контроль вскрытия корпуса блока

- Световая индикация состояния прибора, ДПЛС, интерфейса RS-485

- Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого
